Panneau de pont en acier Bailey

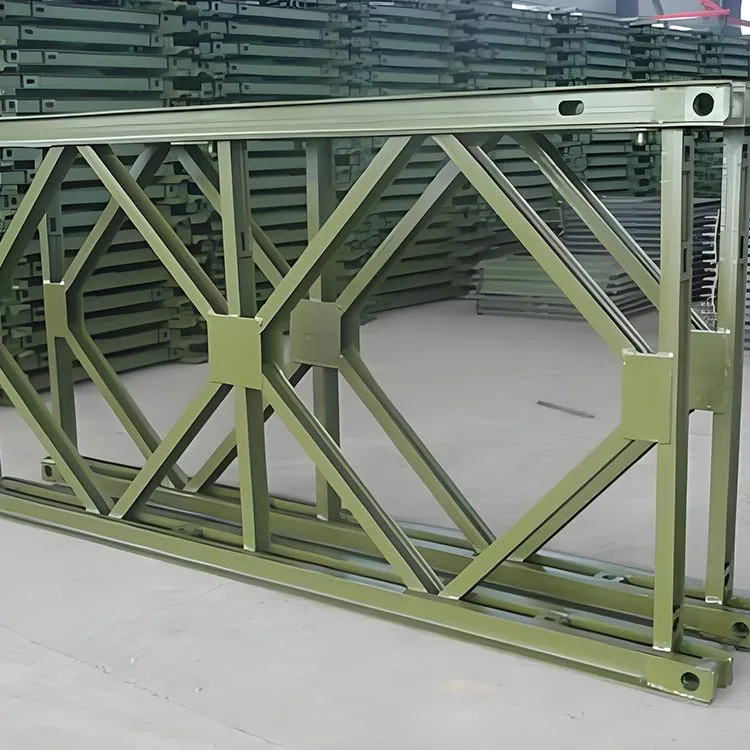

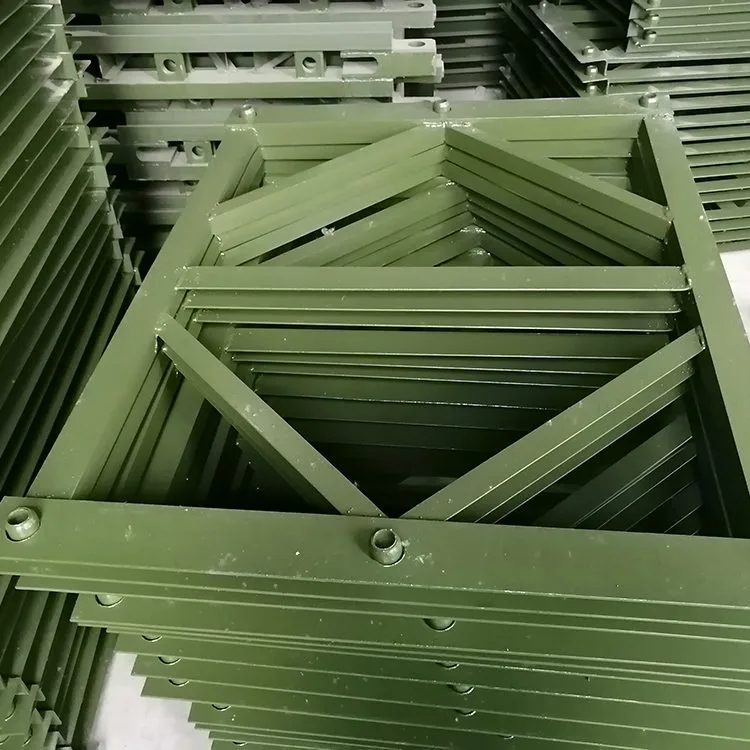

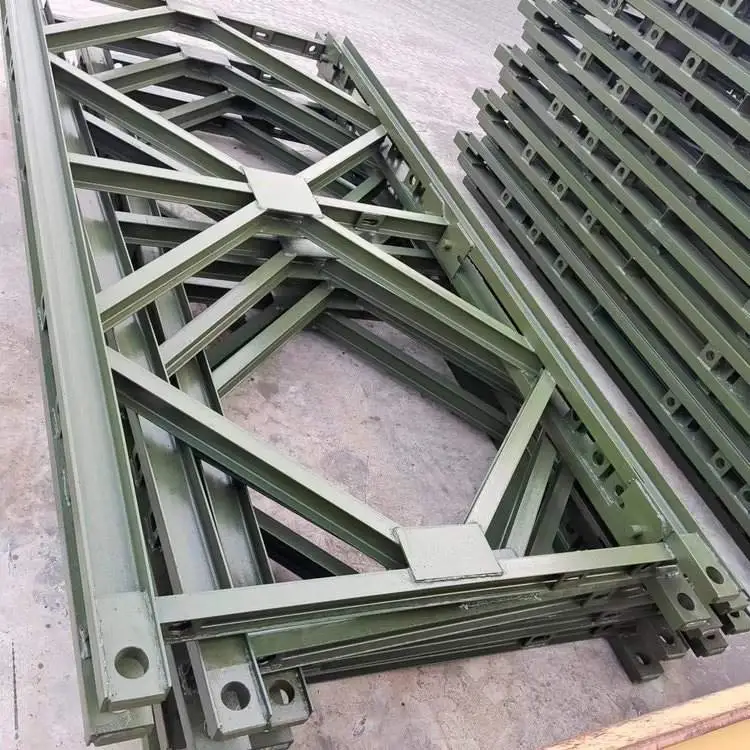

Le panneau de pont en acier Bailey est généralement soudé par des membrures supérieures et inférieures, des composants verticaux et des composants diagonaux. Au sommet des membrures supérieure et inférieure se trouvent des connexions mâles et femelles, généralement équipées de trous pour broches pour connecter les supports. Chaque corde est composée de deux aciers à canal n° 10 reliés dos à dos. La membrure inférieure comporte généralement plusieurs plaques d'acier sur lesquelles sont soudés des trous ronds. Les trous de boulons sont situés à l’intérieur des membrures supérieure et inférieure et sont utilisés pour relier les membrures de renfort et la ferme à double couche. Il y a quatre trous de boulons à l’intérieur de la membrure supérieure, qui sont utilisés pour relier le cadre de support. Les deux trous au milieu sont utilisés pour relier des rangées doubles ou plus de fermes dans la même section transversale, et les deux trous aux deux extrémités sont utilisés pour relier les sections transversales. Lorsque plusieurs rangées de sections de pont Bailey sont utilisées comme poutres ou colonnes, des cadres de support sont utilisés pour renforcer les joints entre les sections supérieure et inférieure. Pendant le processus de construction, le serrage des boulons dans chaque section du pont Bailey, l'état de corrosion des composants et le serrage des goupilles doivent être inspectés chaque semaine et des ajustements doivent être effectués si nécessaire.

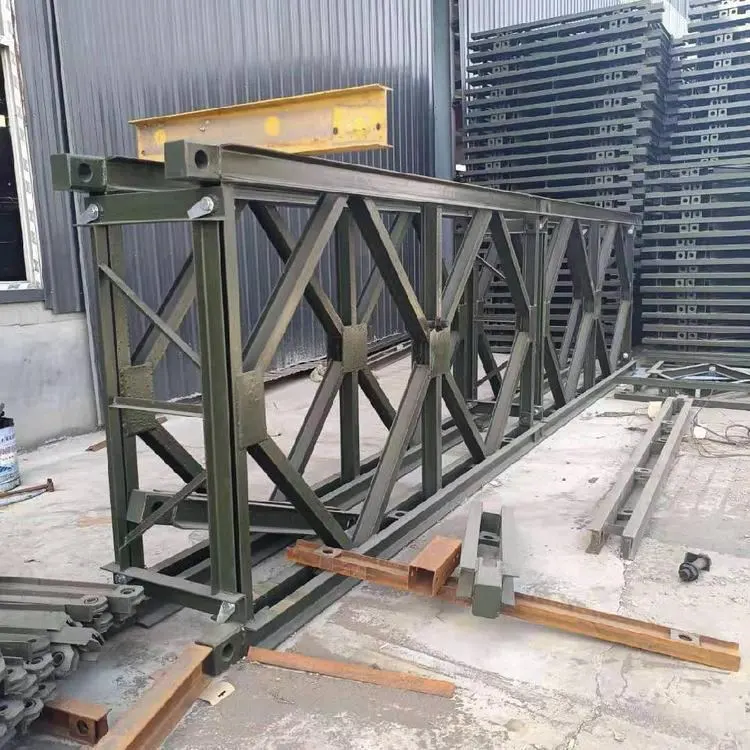

Une fois les panneaux de pont en acier Bailey déployés et connectés, ils peuvent être placés horizontalement ou verticalement sous forme de poutres ou de colonnes. Selon les différentes méthodes d'assemblage, il en existe deux types : les colonnes de charpente et les colonnes de tour. Lorsque trois ou quatre dalles en treillis sont placées parallèlement et reliées par des cadres de support, la colonne formée est une colonne à ossature. Lorsque quatre panneaux de ferme sont placés à 90 degrés les uns par rapport aux autres et reliés par des renforts d'angle et des cadres de support, la colonne résultante est une colonne de tour.

Scénarios d'application

Le panneau de pont en acier Bailey peut être utilisé pour les ponts routiers, les ensembles de grues à portique, les poutres de guidage, les machines de construction de ponts, les plates-formes de suspension, etc. Le portique combiné en treillis Bailey est assemblé avec des composants de pont routier en acier préfabriqués pour le cadre du portique. Sa portée et sa hauteur de colonne sont réglables pour s'adapter aux différents chantiers. Il est largement utilisé dans les projets de construction tels que les autoroutes, les chemins de fer, les travaux municipaux, les bâtiments et la conservation de l'eau, ainsi que dans le levage et le déplacement de composants préfabriqués dans les aires de stockage de construction de ponts et le transport de grandes poutres à côté des piles de ponts.
